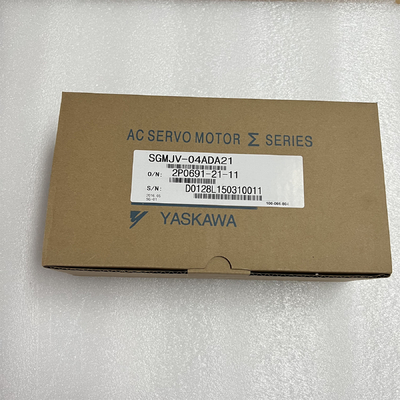

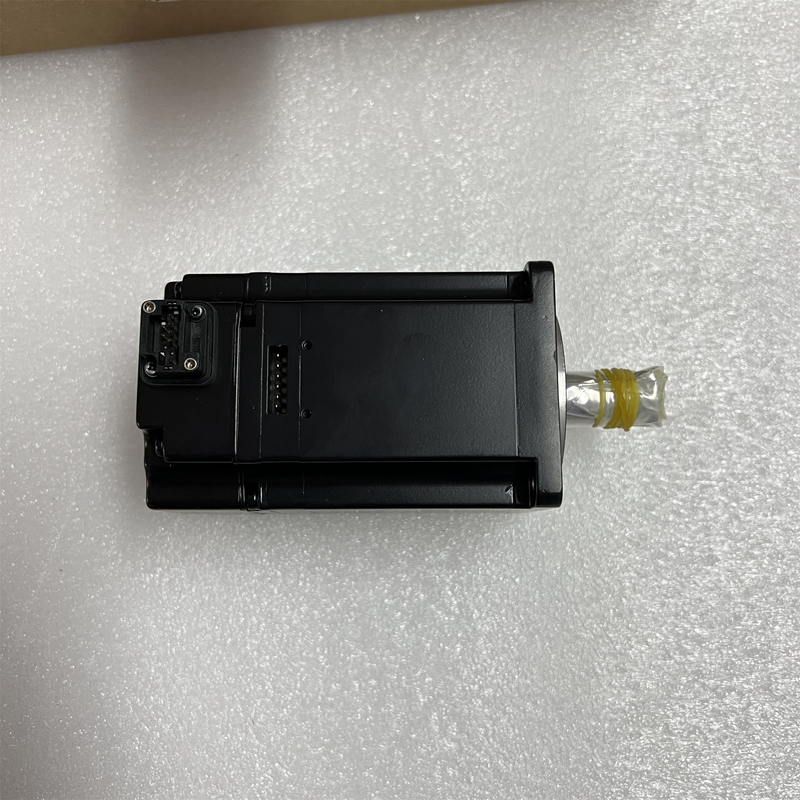

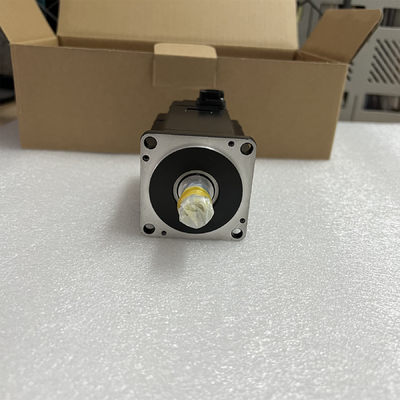

SERVOMOTORE 2.7A 400W 3000RPM 200V di CA di Yaskawa SGMJV-04ADA21 NUOVO

Informazioni di prodotto di Yaskawa SGMJV-04ADA21 e parametri tecnici:
Marca: Yaskawa
Nome: Servomotore rotatorio di inerzia media
Modello: SGMJV-04ADA21

Sigma - servomotore SGMJV di serie V.
Potenza nominale: 0.4KW (400W).
Tensione di alimentazione elettrica: AC200V.
Codificatore di serie: delta pungente 20 (norma).
Sequenza di progettazione: norma.
Estremità dell'asse: asse diritta, senza scanalatura (norma).
Facoltativo: nessuna corrispondenza.

Inerzia media.
Coppia di torsione massima istantanea (valutazione 350%).
Fornito di un codificatore di serie di alta risoluzione (13/20 ha morso).
Massimo acceleri a 6000r/min.
La varietà è completa (50 ~ 750W, con il freno della tenuta).
Esempio di uso:
Produzione di attrezzature a semiconduttore,
Macchina di disposizione,
Circuito stampato della perforazione,
Robot,
Macchine per la movimentazione,
Macchinario di trasformazione dei prodotti alimentari.

Valutazione e specifiche:
Tempo stimato: continuo.
Livello di vibrazione: V15.
Resistenza di isolamento: DC500V, 10m, o sopra.
Facendo uso della temperatura ambiente: 0 ~ 40 gradi di C.
Modo di eccitazione: tipo a magnete permanente.
Metodo dell'installazione: tipo della flangia.
Grado di resistenza al calore: B.

L'isolamento resiste alla tensione: Minuti di AC1500V 1.
Modo di protezione: tipo di raffreddamento IP65 di auto completamente incluso (eccetto l'asse attraverso la parte).
L'uso di umidità ambientale: 20 ~ 80% (non rugiada).
Modo di collegamento: collegamento diretto.
Direzione di rotazione: rotazione di senso orario (senso antiorario) sul lato del carico sotto la direzione di rotazione.

Tipo di capacità di servomotore SGMCS dell'azionamento diretto.
Coppia di torsione stimata: M./110N.
Servomotore fuori della dimensione del diametro: 280mm.

Codificatore di serie: tipo di valore assoluto di 20 bit (un valore assoluto 1 dei cerchi) (norma).
Sequenza di progettazione: la dimensione esterna del diametro del servomotore è segnata come N e M.
Specificazione della flangia: fronte C, lato Yaskawa SGMJV-04ADA21 del carico.
Specifiche facoltative: nessuna corrispondenza.
Nello stato di nessun riduttore di velocità, il carico è direttamente SGMJV-04ADA21 guidato
Può essere realizzato da a bassa velocità all'alta velocità dell'andamento privo d'intoppi forte
(coppia di torsione massima istantanea: 6 ~ 600N/m., velocità massima: 250 ~ 500r/min).
Usando un codificatore di alta risoluzione di 20 bit, l'alta precisione può essere effettuata.

L'uso della struttura vuota, collegamenti convenienti e Yaskawa SGMJV-04ADA21 di convoglio.
Esempio di uso:
Produzione di attrezzature a semiconduttore.
Produzione di attrezzature a cristallo liquida del circuito.
Varia attrezzatura di prova e di ispezione.
Impacchettatrice della componente elettronica.
Elaboratore multiuso di IC.
Attrezzatura di ispezione di IC.

Vario macchinario automatizzato.
Robot.
Valutazione e specifiche di capacità:
Tempo stimato: continuo.
Livello di vibrazione: V15.
Resistenza di isolamento: DC500V, 10m, o sopra Yaskawa SGMJV-04ADA21.
Facendo uso della temperatura ambiente: 0 ~ 40 gradi di C.
Modo di eccitazione: tipo a magnete permanente.
Metodo dell'installazione: tipo della flangia.

Grado di resistenza al calore: A.
L'isolamento resiste alla tensione: Minuti di AC1500V 1.

Modo di protezione: tipo di raffreddamento IP42 di auto completamente incluso (eccezione fatta per la parte di rotazione dell'albero di uscita).
L'uso di umidità ambientale: 20 ~ 80% (non rugiada).
Modo di collegamento: collegamento diretto.
Direzione di rotazione: rotazione di senso orario (senso antiorario) sul lato del carico sotto la direzione del modulo di rotationSecurity.
Capacità applicabile massima del motore: 15kw.
Tensione di alimentazione elettrica: AC400V trifase.

Interfaccia: tensione analogica, tipo di sequenza di impulso (servomotore rotatorio).
Sequenza di progettazione: A.
Specificazione dell'hardware: tipo del supporto del telaio.
Corrispondenza (software): nessuna corrispondenza (norma).
Corrispondenza (parametri): nessuna corrispondenza (norma).
Modulo facoltativo: modulo di sicurezza.

Norme europee della CE: Sulla base dell'integrazione dell'en standard ISO13849-1 di istruzioni meccaniche,
Il modulo di sicurezza con il singolo IEC di norma 61800-5-2 ha specificato la funzione di sicurezza.
Con la combinazione di servo unità di SGDV, la migliore progettazione della sicurezza del sistema meccanico è realizzata.
Adatto a servo azionamento di CA, con le seguenti caratteristiche di sicurezza specificate nella norma internazionale IEC61800-5-2 (Giappone ' s in primo luogo).
Può raggiungere facilmente la migliore progettazione di sicurezza dei sistemi mechannical SGMJV-04ADA21.

Coppia di torsione fuori dalla cassaforte (STO)
Cassaforte 1 (SS1) di arresto
Cassaforte 2 (SS2) di arresto
Velocità limitata sicuro (SLS)
Fornite di 2 funzioni di sicurezza, possono essere le funzioni fissate di sicurezza (di distribuzione).
Inoltre, il tempo di controllo ed altri itemms possono essere cambiati con il parametro SGMJV-04ADA21.
Con l'uso di servo unità con un modulo di sicurezza, di modo che il sistema può essere semplificato e miniaturizzato.
